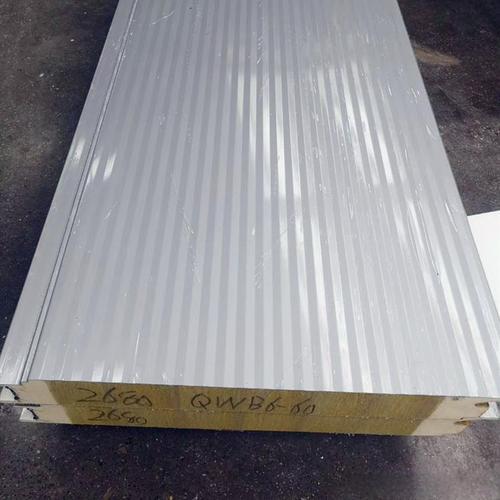

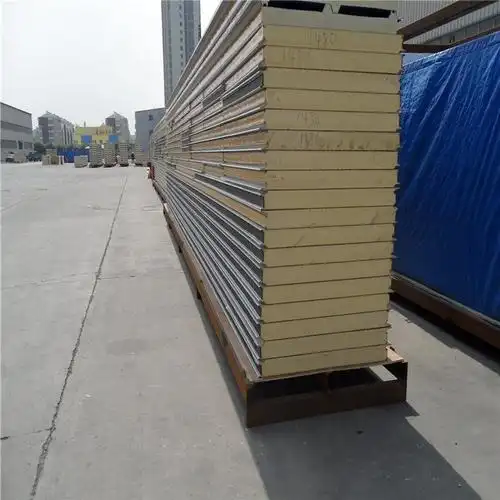

1. نظرة عامة على المنتج

لوحة الساندويتش المصنوعة من الفولاذ الملون والبولي يوريثان، والمعروفة شعبيًا باسم لوحة الساندويتش PU، هي مادة عالية الجودة للإنشاءات الجاهزة ذات التصميم المُلائم للألواح المعدنية المكسوة بالطلاء. تُستخدم هذه اللوحة بشكل احترافي في تطبيقات التخزين البارد ومشاريع العزل الحراري بدرجات حرارة ثابتة. وتُصنَّع وفقًا للمعايير الوطنية GB/T 23932 الخاصة بألواح الساندويتش العازلة للحرارة، كما تتوافق مع معيار مقاومة اللهب B1 وفقًا لـ GB 8624، وكذلك مع فئة B1 وفقًا للمعيار الأوروبي EN 13501-1، مما يجعلها مناسبة تمامًا لمشاريع التصدير الدولية.

تتميز اللوحة ببنية مركبة تتكون من طبقتين من صفائح الفولاذ المجلفن أو الألوزنك المطلية بالألوان، وقلب من رغوة البولي يوريثان الصلبة عالية الكثافة. ويتم تصنيعها عبر عمليات آلية متقدمة تشمل الرغوة عالية الضغط، والربط عند درجة حرارة ثابتة، وتشكيل القفل والأخدود بدقة عالية. وبفضل نسبة الخلايا المغلقة المرتفعة، وانخفاض امتصاص الماء إلى الحد الأدنى، وأداء عزل حراري رائد في القطاع، تجمع هذه المنتج بين خصائص العزل الموفر للطاقة، والتصميم الهيكلي الخفيف الوزن، ومقاومة تسرب المياه، ومقاومة التآكل الناتج عن العوامل الجوية، بالإضافة إلى ميزة مقاومة اللهب من الفئة B1. وتُستخدم على نطاق واسع في غرف التبريد، وورش العمل ذات درجات الحرارة الثابتة، وغرف النظافة الخالية من الغبار، وفي المباني الصناعية عالية المستوى، لتوفير أفضل حلول الإنشاءات الجاهزة لمشاريع البناء الحديثة الموفرة للطاقة.

2. التركيب الهيكلي الأساسي

الصفحة السطحية المعدنية

تستخدم اللوحة صفائح فولاذية مجلفنة أو ألوزنك مطلية بألوان عالية الجودة. ويبلغ وزن طلاء الزنك على الجانبين القياسي ≥80 جرامًا/م²، ويمكن زيادته إلى ≥180 جرامًا/م² لتطبيقات البيئات الخارجية شديدة التآكل. وتتوفر أنواع أساسية مختلفة مثل DC51D وS250GD، مع إمكانية اختيار أنظمة طلاء مقاومة للعوامل الجوية مثل PE وHDP وPVDF. كما يتميز سطح اللوحة المدمج والناعم بمقاومة ممتازة للأشعة فوق البنفسجية، ومقاومة للأحماض والقلويات، واستقرار كبير ضد الشيخوخة، مما يضمن عمرًا طويلًا دون تلاشي اللون أو تقشير الطلاء أو تدهور السطح.

لب العزل الحراري من البولي يوريثان

يُصنع اللب من رغوة البولي يوريثان الصلبة عالية الكثافة بنسبة خلايا مغلقة لا تقل عن 90%. وتضمن البنية الخلوية الكثيفة والمتجانسة انخفاضًا قياسيًا في امتصاص الماء، وأداءً متفوقًا كحاجز بخار، ما يقاوم بشكل فعال نفاذ الرطوبة ونمو العفن وتضخم اللب في ظروف العمل ذات الرطوبة العالية. وبفضل الموصلية الحرارية المنخفضة للغاية والاستقرار الهندسي الممتاز، يحافظ لب البولي يوريثان على أداء عزل مستمر خلال عمليات التشغيل طويلة الأمد عند درجات حرارة ثابتة ورطوبة مرتفعة. كما يحقق تصنيف مقاومة اللهب B1، مع خصائص إطفاء ذاتي، وانخفاض الدخان، وانخفاض السموم، بما يلبي متطلبات السلامة من الحرائق في المباني عالية المستوى.

بنية اتصال دقيقة باللسان والأخدود

تعتمد اللوحة تصميمًا قياسيًا للقفل والأخدود الذكوري والأنثوي، مما يتيح تركيبًا محكمًا وسلسًا. ويضمن الوصل الهيكلي المُحسّن إحكامًا ممتازًا ضد تسرب الهواء والماء، ويقلل بشكل فعال فقدان الطاقة الناتج عن الحمل الحراري، وانتقال الحرارة، وتسرب المياه، وتكاثف السطح. وبذلك تحل مشكلات شائعة مثل تبدد الطاقة الباردة وتراكم الرطوبة داخل مباني التخزين البارد والمباني ذات درجات الحرارة الثابتة.

3. مزايا المنتج الأساسية

عزل حراري بدرجة حرارة ثابتة رائد في القطاع ووفورات طاقة عالية
يتميز لب البولي يوريثان بموصلية حرارية منخفضة جدًا تبلغ ≤0.024 واط/(م·ك) (حسب اختبار عند 25 درجة مئوية)، مما يمنحه أداءً عازلًا حراريًا رائدًا بين مواد العزل التقليدية. كما أن البنية الخلوية المغلقة عالية الكثافة تعمل على حبس درجة الحرارة الداخلية بثبات، مما يقلل بشكل كبير من استهلاك الطاقة اللازمة للتبريد والتدفئة في مرافق التخزين البارد والمباني ذات درجات الحرارة الثابتة، ويحقق وفورات كبيرة في الطاقة على المدى الطويل.

مقاومة اللهب من الفئة B1 وسلامة حريق موثوقة
تلتزم اللوحة المتكاملة تمامًا بمعايير مقاومة اللهب B1 وفقًا لـ GB 8624. وبفضل خصائصها المتمثلة في الإطفاء الذاتي، ومقاومة اللهب، وانخفاض الدخان، وعدم السمية، فإنها تحد بفعالية من انتشار اللهب وإشعاع الحرارة، بما يلبي متطلبات السلامة من الحرائق في المصانع عالية المستوى، والمباني ذات درجات الحرارة الثابتة، ومستودعات التخزين.

بنية خلوية مغلقة عالية ومقاومة فائقة للرطوبة
وبفضل نسبة الخلايا المغلقة التي تتجاوز 90% وانخفاض امتصاص الماء إلى الحد الأدنى، يمنع بناء اللب المدمج بشكل كامل تسرب بخار الماء. كما يظل اللب مستقرًا هيكليًا دون رطوبة أو عفن أو تشوه في البيئات طويلة الأمد ذات الرطوبة العالية، مما يجعله ملائمًا تمامًا لخدمات سلاسل التبريد، والمناطق الرطبة، وغيرها من الظروف القاسية.

تصميم خفيف الوزن واستقرار هيكلي عالٍ
تقلل البنية المركبة خفيفة الوزن بشكل فعال من العبء الإجمالي على إطار المبنى الفولاذي. وتتميز اللوحة المدمجة بصلابة عالية، ومقاومة ممتازة للضغط والانحناء، وسطح مستوٍ، وأداء هندسي مستقر، مما يقي من التشوهات والالتواءات الهيكلية على المدى الطويل.

إحكام سلس لقفل الأخدود ومنع الجسور الباردة
تتيح وصلات القفل والأخدود الدقيقة، إلى جانب أنظمة التثبيت المخفية المهنية للأسقف، تحقيق إحكام تام. كما توفر هذه البنية أداءً ممتازًا في مقاومة الرياح، ومقاومة تسرب المياه، وضيق الهواء، مما يقلل بشكل كبير من فرص تشكّل الجسور الباردة والتكثف، ويعزز كفاءة العزل الحراري الشاملة لمحيط المبنى.

تصنيع كامل في المصنع وتنفيذ فعال
جميع الألواح مسبقة الصنع ومُشكَّلة بالكامل في المصنع، مما يسمح بالتجميع المباشر في الموقع. ولا تحتاج إلى أي معالجات إضافية للعزل أو أعمال التجصيص أو العزل المائي، مما يبسط الإجراءات ويختصر كثيرًا من وقت تنفيذ المشروع.

4. المواصفات القياسية والمعايير التقنية

معايير التنفيذ: GB/T 23932، GB 8624، EN 13501-1 (اختياري للتصدير)
وثائق التأهيل: تقارير اختبار أداء كاملة للعزل الحراري ومقاومة الحريق والمؤشرات الفيزيائية متاحة
السمك المتاح: 50 ملم، 75 ملم، 100 ملم، 150 ملم، 200 ملم
العرض الفعال القياسي: 950 ملم، 1150 ملم
سمك الصفائح الفولاذية: 0.25مم–0.6مم (قابلة للتخصيص بالكامل)
قاعدة المواد والطلاء: قاعدة فولاذية مجلفنة أو ألوزنك من نوع DC51D / S250GD؛ مع إمكانية اختيار طلاء مقاوم للعوامل الجوية مثل PE / HDP / PVDF
: وزن طلاء الزنك: ≥80 جرامًا/م² (قياسي)، ويمكن زيادته إلى ≥180 جرامًا/م² للبيئات الخارجية شديدة التآكل
الطول المخصص: الطول القياسي الأقصى 12 مترًا؛ مع إمكانية توفير أطوال مخصصة أطول
نوع الملف الشخصي: لوحة جدار مسطحة، ولوحة سقف مموجة، ولوحة سقف بمثبتات مخفية
: قدرة تحمل الحمل الموحد للسقف: ≥1.5 كيلونيوتن/م² (وفقًا للبيانات الفنية الهندسية)
مقاومة الضغط: ≥150 كيلوباسكال (حسب اختبار GB/T 23932)
الموصلية الحرارية: ≤0.024 واط/(م·ك) @25 درجة مئوية
: معامل انتقال الحرارة الكلي (U-value): حوالي 0.22 واط/(م²·ك) لسماكة 100 ملم
: كثافة لب البولي يوريثان: ≥35 كجم/م³ (المدى التقليدي: 35–45 كجم/م³)
: نسبة الخلايا المغلقة: ≥90%
=====1======1======1=====: GB 8624 B1 لمقاومة اللهب (إطفاء ذاتي، دخان منخفض، غير سام)
: درجة حرارة التشغيل طويلة الأمد: -50℃ إلى +120℃

5. حالات التطبيق

هندسة سلاسل التبريد والتخزين البارد: ألواح عزل احترافية لغرف التبريد منخفضة الحرارة، ومستودعات حفظ الطعام، ومحطات سلاسل التبريد، وورش التجميد السريع، وأنظمة عزل المرافق المبردة.

ورش عمل خالية من الغبار وذات درجات حرارة ثابتة: ألواح إنشاء خاصة للمصانع الدوائية، ومصانع الأغذية، وورش العمل الخالية من الغبار، ومساحات الإنتاج ذات درجات الحرارة والرطوبة الثابتة.

مبانٍ فولاذية عالية المستوى: أنظمة عزل حراري وزخرفية للجدران والأسقف في المصانع الصناعية عالية المستوى، ومراكز المعارض، والمباني التجارية.

مبانٍ جاهزة عالية المستوى: منازل جاهزة معزولة بدرجة حرارة ثابتة، وملاجئ طبية، ومبانٍ مؤقتة مخصصة موفرة للطاقة.

سيناريوهات عزل في بيئات عالية الرطوبة: عزل محيطي لبيوت زراعية ذات درجات حرارة ثابتة، وورش صناعية رطبة.

مشاريع التكيف مع المناخات القاسية: عزل حراري للجدران والأسقف في المباني الواقعة في مناطق شديدة البرودة، مع مقاومة مستقرة لدرجات الحرارة المنخفضة وأداء ممتاز في منع التكثف.

6. طريقة التركيب القياسية

هذه اللوحة المسبقة الصنع ذات القفل والأخدود تدعم تركيبًا مرنًا متكاملًا للجدران والأسقف، وتتميز بمظهر أنيق، وإحكام عالٍ، وأداء ممتاز في الحد من الجسور الباردة، مما يجعلها مناسبة تمامًا لمتطلبات هندسة التخزين البارد والمباني ذات درجات الحرارة الثابتة عالية المستوى.

تركيب ألواح الجدران: تُثبت الألواح بطريقة متشابكة بإحكام، وتُثبت على العوارض الفولاذية باستخدام مسامير ذاتية اللولبة مضادة للتآكل من الفولاذ المجلفن أو الفولاذ المقاوم للصدأ، بفاصل أقصى يبلغ 300 ملم. كما يُضبط مستوى العمودية بواسطة ميزان الليزر لضمان سطح جدار مستوٍ وثابت. ولمشاريع التخزين البارد، تُملأ جميع فواصل الألواح بمادة مانعة للتسرب احترافية لإزالة فجوات الجسور الباردة.

تركيب ألواح السقف: تعتمد نظام تثبيت مخفي مع مثبتات مخفية تحت أضلاع اللوحة لتحقيق مظهر خارجي خالٍ من المسامير. كما تُركب حشيات مانعة للتسرب مخصصة عند نقاط التداخل، وتُطبَّق مواد مانعة للتسرب للماء لحماية مزدوجة تمنع تسرب المياه والتكثف داخل المبنى.

معالجة تفصيلية خاصة للتخزين البارد: تعتمد معالجة انتقال قوسية عند نقاط اتصال الجدار والأرضية لإزالة الزوايا الميتة، بما يضمن إحكامًا عامًا ومستمرًا لأداء العزل الحراري.

معيار تركيب الأسقف: بالنسبة لتطبيقات الأسقف الحاملة للأحمال، يجب حساب وترتيب مسافات التعليق بدقة وفقًا لاحتياجات الأحمال الفعلية لضمان السلامة والاستقرار الهيكلي على المدى الطويل.

إحكام تفصيلي متكامل: تُنسق إكسسوارات تقليم احترافية للحواف، والقمم، والجدران، والزوايا الداخلية والخارجية، لسد الجسور الباردة تمامًا وتحسين أداء العزل الحراري والإحكام العام للمبنى.

متطلبات بيئة البناء: يُتجنب البناء في درجات حرارة محيطة تبلغ 5 درجات مئوية أو أقل لضمان عملية معالجة وترابط طبقات الرغوة ومواد العزل بشكل طبيعي.

القطع والحماية من التآكل: تُستخدم مناشير دقيقة الأسنان للقطع الدقيق لمنع تلف اللب. كما تُطلى جميع أجزاء القطع بطبقة أولية غنية بالزنك لمقاومة الصدأ، مما يطيل عمر اللوحة.

7. ملخص المنتج

امتثالًا لمعايير GB/T 23932 وGB 8624 B1 لمقاومة اللهب، تتميز لوحة الساندويتش المصنوعة من الفولاذ الملون والبولي يوريثان بموصلية حرارية منخفضة جدًا، ونسبة خلايا مغلقة عالية تتجاوز 90%، وهيكل مركب خفيف الوزن. وبفضل أداء عزل حراري ممتاز لدرجات الحرارة الثابتة، ومقاومة ممتازة للرطوبة، وأداء آمن في مقاومة اللهب، فإنها تدعم التصنيع الكامل في المصنع والتجميع السريع في الموقع. وباعتبارها مادة عالية الكفاءة لعزل المباني الموفرة للطاقة، تُستخدم على نطاق واسع في أنظمة سلاسل التبريد للتخزين البارد، وورش العمل الخالية من الغبار ذات درجات الحرارة الثابتة، وفي مختلف مشاريع المباني المعزولة عالية الرطوبة وعالية المستوى. وللحصول على حلول أخرى للعزل الحراري في المباني الفولاذية، يرجى الاطلاع علىبطانية الصوف الزجاجيوبطانية الصوف الصخري.
