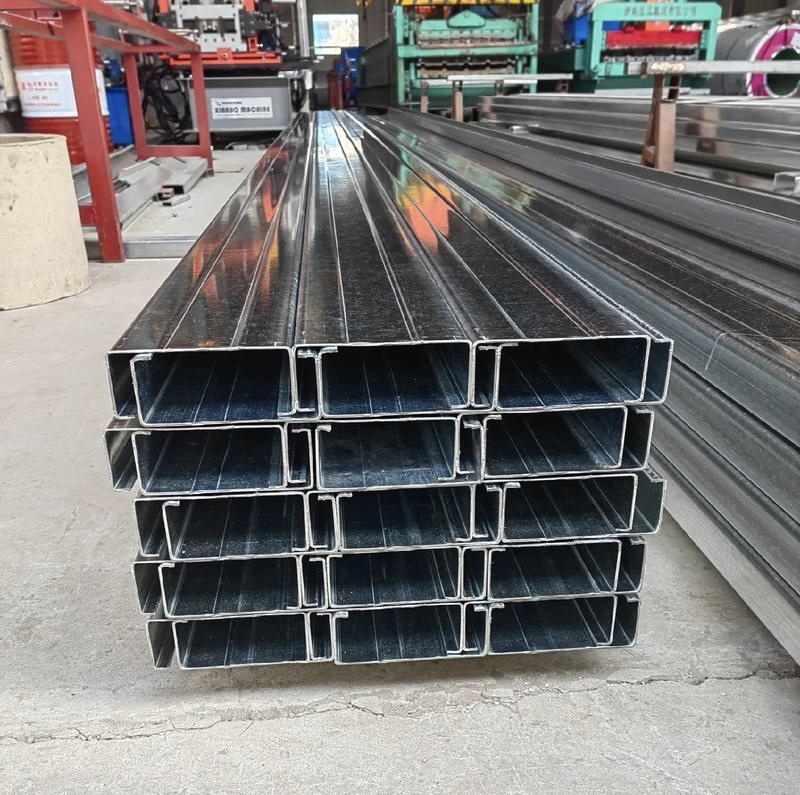

العارضة على شكل حرف C | كمرة C مُشكَّلة على البارد ومغلفة بالزنك بالغمس الساخن للاستخدام في أسقف وحوائط وأنظمة دعم الألواح الكهروضوئية

1. نظرة عامة على المنتج

C-Beam، المعروف أيضًا باسم قناة C أو كمرة C، هو فولاذ خفيف الوزن مُشكَّل على البارد بحافة مزدوجة. يُصنَع هذا المنتج من شرائط فولاذية عالية الجودة عبر عملية التشكيل باللف عند درجة حرارة الغرفة، وفقًا للمعايير الوطنية GB/T 6725-2017 وGB 50018 الخاصة بهياكل الفولاذ رقيقة الجدران المُشكَّلة على البارد. يتميز بدقة قياسات أبعاده، وشكل مقطع عرضي منظم، وغياب أي إجهاد لحام متبقٍ، مما يجعله بديلاً خفيف الوزن مُحسَّنًا عن الكانالات التقليدية المصنوعة من الفولاذ المدلفن على الساخن.

تشمل الدرجات القياسية للمواد Q235B وQ355B. كما تتوفر نسخ مخصصة عالية الأداء حسب الطلب، بما في ذلك فولاذ Q355NL المقاوم للصدمات عند درجات الحرارة المنخفضة، وفولاذ Q355GNH المقاوم للعوامل الجوية، بالإضافة إلى درجات الفولاذ المقاوم للصدأ. يُستخدم على نطاق واسع في المصانع الصناعية، ومستودعات التخزين، ومحطات الطاقة الكهروضوئية، وهياكل الفولاذ البلدية المسبقة الصنع، حيث يعمل C-beam كعنصر ثانوي موثوق به للحمل وتوفير التشكيل الخارجي في أنظمة الإنشاءات الفولاذية الخفيفة.

2. المواصفات والمعايير التقنية

النماذج القياسية المتوفرة بالمخزون

تتوفر سلسلة كاملة من الأحجام القياسية في المخزون: C80، C100، C120، C140، C160، C180، C200، C220، C250، C300. يشير الرقم إلى ارتفاع جدار الكمرة؛ فمثلاً، C80 تعني ارتفاع الجدار البالغ 80 ملم.

نطاق الأبعاد

ارتفاع الجدار: 80 ملم–300 ملم
عرض الحافة: 40 ملم–80 ملم
الحافة المزدوجة: 15 ملم–20 ملم (تتوفر أحجام خاصة للأطراف)
سمك الجدار: 1.5 ملم–4.0 ملم؛ ويمكن التعامل مع ألواح أكثر سمكًا تتجاوز 4.0 ملم عبر استشارة فنية
الطول القياسي: 6 م، 9 م، 12 م. كما تتوفر خدمات القطع بأطوال مخصصة، والثقب الدقيق، والمعالجة بالأحجام الخاصة لتلبية التصميمات الهيكلية غير القياسية.

المعالجة السطحية المقاومة للتآكل

الغلفنة بالغمس الساخن: طلاء زنك مزدوج الجانب ≥180 غ/م²، مع سمك متوسط يصل إلى 12.7 ميكرومتر للجانب الواحد. يوفر أداءً مستقراً ضد الصدأ، ويضمن خدمة خارجية تصل إلى 15–20 عاماً في البيئات العادية.

طلاء Aluzinc (AZ150): تُنتج وفق معيار ASTM A792 بطبقة من سبيكة الألومنيوم–الزنك بنسبة 55%. تتميز بمقاومة ممتازة للأحماض والقلويات ودرجات الحرارة العالية، وهي مثالية لظروف الرذاذ الملحي الساحلي والبيئات الصناعية الشديدة التآكل.

طلاء مخصص: يعتمد نظاماً مركباً لمكافحة التآكل يتكون من طبقة أولية غنية بالزنك ومغطاة بطبقة نهائية من الإيبوكسي. وهو خيار فعال من حيث التكلفة لتطبيقات الهياكل الداخلية، مع إمكانية تخصيص الألوان لتلبية المتطلبات الجمالية للمشروع.

3. خدمة المعالجة العميقة المخصصة

نقدم خدمات شاملة ومتعددة الخطوات للمعالجة الدقيقة لكمرات C المخصصة. يشمل المسار الكامل قطعًا ثابتًا باستخدام آلات CNC، وثقبًا دقيقًا بأنواع متعددة (ثقوب دائرية، ثقوب مخددة، ثقوب بيضاوية) بما يتناسب مع مواصفات البراغي المختلفة، بالإضافة إلى الثني، والتسوية، والطلاء المقاوم للتآكل، ثم التعبئة النهائية وفق معايير موحدة. جميع المنتجات النهائية تخضع لتحكم ضمن حدود التفاوت التقليدية ±1.0 ملم، مع إمكانية تحقيق تفاوت عالي الدقة ±0.5 ملم للمشاريع ذات المعايير العالية. كما تدعم المكونات المسبقة الصنع التجميع المباشر بالبراغي في الموقع، مما يلغي الحاجة إلى عمليات قطع ومعالجة إضافية ويعزز كفاءة البناء.

4. مزايا المنتج الأساسية

هيكل خفيف الوزن وتكلفة إجمالية أقل
مقارنةً بالكانالات التقليدية المدلفنة على الساخن، يقلل C-beam وزنه الذاتي بأكثر من 30% مع الحفاظ على قدرة تحمل مساوية أو أعلى. كما يخفف بشكل فعال الحمل الذاتي للمبنى، ويقلل من إجهاد الأساس، ويخفض التكاليف الإجمالية للمشروع.

أداء ميكانيكي مستقر وكفاءة تحمل عالية
يتيح التشكيل المتكامل على البارد نصف قطر دوران كبيرًا ومقاومة شاملة ممتازة للانحناء والالتواء. كما يسمح بتباعد أكبر بين الكمرات، ويقلل الاستهلاك الكلي للفولاذ، ويحسن توزيع الإجهادات الهيكلية.

تركيب مسبق الصنع وسرعة أكبر في البناء
جميع المكونات القياسية والمخصصة تُثقب مسبقًا وتُصنع مسبقاً في المصنع. أما أعمال البناء في الموقع فتعتمد على التجميع بالبراغي فقط دون لحام في الموقع أو معالجة إضافية مقاومة للحريق، مما يختصر كثيرًا من مدة المشروع ويعزز السلامة أثناء التنفيذ.

مقاومة للتآكل في عدة سيناريوهات وقدرة عالية على التكيف
تتكيف حلول المعالجة السطحية المتنوعة مع البيئات الجافة في الداخل، والصناعية الرطبة، والمناطق الساحلية التي تتعرض لرذاذ الملح. ويحافظ المظهر على أداء مادي مستقر دون صدأ أو تشوه أو انهيار هيكلي خلال التشغيل الخارجي طويل الأمد.

دقة عالية في الأبعاد وقابلية جيدة للتبادل
تضمن التفاوتات التصنيعية الموحدة والأحجام القياسية قابلية عالية لتبادل الأجزاء. كما يتناسب المنتج تمامًا مع أنظمة المباني الفولاذية الخفيفة المسبقة الصنع ومشاريع دعم الطاقة الكهروضوئية واسعة النطاق، مما يدعم البناء الموحد والنموذجي.

5. حالات التطبيق

الهياكل الفولاذية الصناعية: الهياكل الفولاذية الصناعية: يستخدم ككمرات للأسقف، ودعامات للجدران، وأطر ثانوية داعمة لورش المصانع، والمستودعات الصناعية، ومباني اللوجستيات. كما نوفر أيضًاغشاء مقاوم للماء من نوع TPOلحلول عزل الأسقف من الماء.

مشاريع الطاقة الجديدة الكهروضوئية: يُستخدم على نطاق واسع كعناصر تحمل وداعمة مساعدة لحوامل الألواح الكهروضوئية على الأسطح وأنظمة محطات الطاقة الشمسية الأرضية.

المباني الفولاذية الخفيفة المسبقة الصنع: يُطبق على الهياكل الرئيسية، وعناصر الإغلاق للجدران والأسقف في الفيلات الفولاذية الخفيفة، ومنازل الحاويات، والمباني المسبقة الصنع ذات الوحدات المعيارية.

مستودعات وهياكل داعمة ميكانيكية: مناسبة لإطارات رفوف التخزين، ودعامات أساس المعدات، وهياكل الكمرات الثانوية لمنصات التشغيل الفولاذية.

الهندسة البلدية المساعدة: مثالية للمظلات الخارجية، ومواقف السيارات، وممرات المشاة، ومظلات محطات الحافلات، ومشاريع الهياكل الفولاذية الصغيرة للمناظر الطبيعية.

6. التسليم، التغليف، ودعم الخدمات

التسليم من المخزون: تتوفر مجموعة كاملة من كمرات C المجلفنة القياسية بكميات كافية في المخزون، مع ترتيب التسليم خلال 2–5 أيام عمل.

مهلة المعالجة المخصصة: تستغرق المنتجات ذات السمك المخصص، والثقب الخاص، والأحجام غير القياسية من 7 إلى 12 يوم عمل بعد تأكيد الطلب.

حل التغليف: يتم تغليفها بشكل موحد مع دعم للمنصات لمنع التشوه. كما تدعم النقل البري المحلي والتغليف القياسي للشحن البحري الدولي.

ضمان الجودة: تُرفق شهادات اختبار المصنع الكاملة، وتقارير فحص طبقة الغلفنة، ومجموعة كاملة من وثائق الجودة لدعم عمليات الفحص والقبول العالمية للمشاريع.

7. الأسئلة الشائعة

Q1: ما الفروق بين C-beam والكانالات التقليدية المدلفنة على الساخن؟
A1: C-beam هو فولاذ خفيف الوزن مُشكَّل على البارد بجدران رقيقة، يتميز بوزن أخف وتكلفة أقل، ويُستخدم أساسًا في إنشاءات الإغلاق الهيكلي والدعامات الثانوية. كما يدعم تصميم الثقوب المثقبة مسبقًا لتسريع تركيب البراغي. أما الكانالات التقليدية المدلفنة على الساخن فتتمتع بصلابة إجمالية أعلى ووزن أثقل، وتُستخدم غالبًا كعناصر رئيسية للحمولة في الكمرات والأعمدة.

Q2: هل يمكن تخصيص طول الكمرة ومواقع الثقوب وفق الرسومات؟
A2: نعم، نحن ندعم التخصيص الكامل بناءً على الرسومات، بما في ذلك طول القطع التعسفي، وتباعد الثقوب المخصص، ومواقع الثقوب الخاصة. وتُنجز جميع عمليات المعالجة العميقة في المصنع لتيسير التركيب المباشر في الموقع.

Q3: أي معالجة سطحية أفضل للاستخدام الخارجي؟
A3: الغلفنة التقليدية بالغمس الساخن مناسبة للبيئات الخارجية العامة. أما المناطق الساحلية والبيئات الصناعية الشديدة التآكل، فيُنصح باستخدام طلاء Aluzinc أو طلاء الزنك العالي (≥275 غ/م²) لزيادة عمر الخدمة.

Q4: كيف أختار بين كمرة C وكمرة Z؟
A4: كمرة C مناسبة لميل الأسقف حتى 5°، وتتميز ببنية بسيطة وسهولة التركيب. أما كمرة Z فتدعم الربط المتداخل عند الأطراف لتحقيق أداء مستمر في التغطية، وتلائم ميل الأسقف من 5° إلى 20°. ويجب أن يراعي الاختيار النهائي التصميم الهيكلي الفعلي ومقاييس ميل السقف.

8. ملخص المنتج

يُصنَع وفق المعايير الوطنية GB/T 6725-2017 وGB 50018، ويستخدم C-beam مواد قياسية هي Q235B وQ355B، مع خيارات للفولاذ المقاوم للصدمات عند درجات الحرارة المنخفضة، والمقاوم للعوامل الجوية، والفولاذ المقاوم للصدأ لظروف العمل الخاصة. يتميز هذا الفولاذ الخفيف المُشكَّل على البارد بدقة عالية، وبتصميم خفيف الوزن، ومقاومة ممتازة للانحناء، وأداء هيكلي مستقر. كما يُزوَّد بمعالجات متعددة مضادة للتآكل وخدمات معالجة عميقة متكاملة في المصنع، ويُستخدم على نطاق واسع في كمرات الأسقف، ودعامات الجدران، وأنظمة دعم الطاقة الكهروضوئية، ليكون حلاً هيكليًا فعالاً من حيث التكلفة وموثوقًا به للمشاريع الصناعية، ومشاريع الطاقة الجديدة، والمشاريع البلدية المسبقة الصنع حول العالم.
